在现代家居装修中，厨房柜体的选材直接影响使用体验和耐用性。生态板作为近年来备受青睐的环保板材，其性能稳定性与工艺细节密切相关。本文将从封边工艺与基材含水率两大核心维度，详解6个关键验收标准，帮助业主在装修过程中精准把控施工质量，避免常见的开裂、变形等问题。
一、封边工艺验收：从细节看耐用性

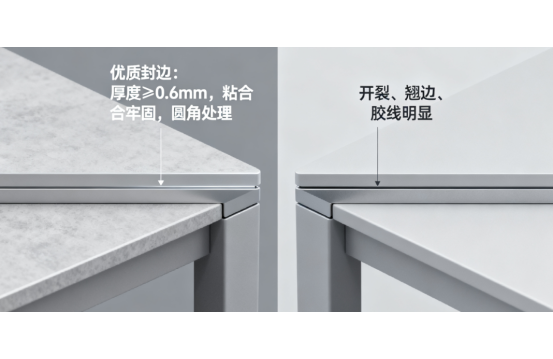

1.封边条与板材的贴合度
优质封边应呈现"零缝隙"状态。用手指轻抠封边条边缘，若出现翘起或明显空隙，可能是热熔胶涂布不均或压合温度不足导致。专业验收建议使用塞尺测量缝隙，误差应控制在0.1mm以内，缝隙过大会导致水汽渗入，引发板材膨胀。
2.边缘平滑度检测
合格封边的横截面应呈现圆弧过渡，用200目砂纸轻磨边缘无毛刺。可将直角尺靠紧封边条，观察与板材侧面的垂直度偏差需小于1°。部分劣质工艺会出现封边条过厚或切割歪斜，长期使用易产生积灰和细菌滋生。
3.热稳定性测试
取样板在60℃热水中浸泡2小时后，封边条不应出现起泡或剥离。厨房环境温度变化频繁，优质封边需采用EVA热熔胶(耐温70℃以上)或PUR胶(耐温120℃以上)，后者在潮湿环境下的粘结力更优。
二、基材含水率验收：控制变形的核心指标
4.平衡层含水率检测
使用数字式含水率测定仪，在板材距边缘5cm处取3个检测点，读数应在8%12%区间。南北地区需差异化验收：北方干燥地区宜控制在8%10%，南方潮湿地区可放宽至10%12%。单点偏差超过2%即存在变形风险。
5.芯板与表板的含水率梯度
采用分层检测法，芯板含水率应比表板低1%2%，形成合理的"内紧外松"结构。若芯板含水率过高，遇干燥环境易从内部开裂;反之则可能导致表板起皱。专业机构常用微波含水率测定仪进行无损检测，家庭验收可观察板材端面是否有细微裂纹。
6.吸水厚度膨胀率测试
截取100mm×100mm样板，浸泡24小时后测量厚度变化率，优等品应≤12%。测试时需注意：生态板的吸水膨胀主要来自横向，纵向膨胀率通常可忽略不计。该指标直接关系到柜体接缝处的密封性，劣质板材可能在3个月内出现明显变形。
三、实用验收工具与操作指南
建议业主准备以下工具：0.02mm精度游标卡尺、数字含水率测定仪(探针式)、300mm直角尺、200目砂纸。验收时间应选择装修中期，避免刚安装完的板材因环境适应期导致读数偏差。特别提醒：生态板的环保等级(E0级≤0.5mg/L)需单独检测，可要求商家提供省级质检机构的甲醛释放量报告。
四、常见质量问题解决方案
1.封边开裂修复：小面积可用木工胶涂抹后夹紧24小时;大面积需重新铣边封边，建议使用热风枪辅助加热。
2.局部含水率超标：可在板材背面涂刷防水剂，每平米用量控制在80100ml，避免形成积液。
3.安装后柜体变形：通过调整五金件松紧度进行校正，严重变形需联系厂家更换基材。
