体育建筑:运河亚运公园体育馆变身良渚“玉琮”,迎接亚运盛会

来源于本站原创 2023年08月19日 阅读(

2021年4月26日,位于浙江省杭州市拱墅区的运河亚运公园项目正式竣工。该项目由浙江省建筑设计研究院和美国Archi-Tectonics公司联合设计,是一个集休闲绿地、体育场馆、商业街区于一体的大型综合性城市公园。主要建筑包括“国球中心"体育馆(2022年杭州亚运会乒乓球、霹雳舞竞赛馆)、“杭州伞"体育场(2022年杭州亚运会曲棍球竞赛场)、全民健身中心、全媒体中心等。

01项目概况

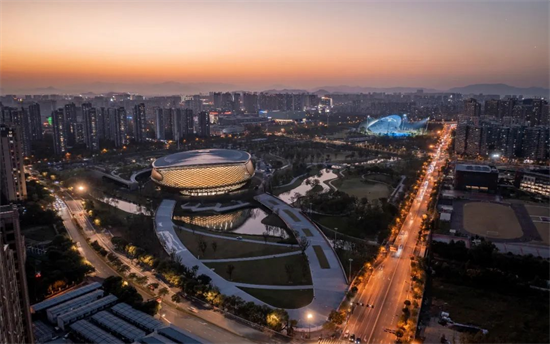

运河亚运公园位于杭州市拱墅区申花板块,东至学院北路、西至丰潭路、南至申花路、北至石祥路,占地701亩,总建筑面积18.5万m2,以育英路为界,分为南北两个核心区域:7500座容量的体育馆位于南区域,为2022年杭州亚运会乒乓球、霹雳舞比赛场馆;5000座容量的曲棍球场位于北区域,为2022年杭州亚运会曲棍球比赛场馆;南北区之间通过下穿育英路的商业长廊广场连接形成整体公园。

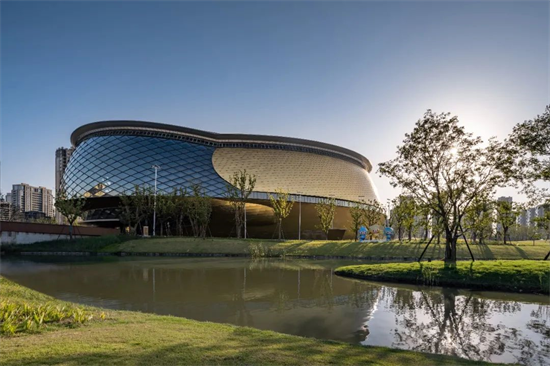

运河亚运公园体育馆位于公园南区,是南区的中心建筑,与人工湖、城市河道等水系交融互绕,与全面健身中心相对独立又相互贯通。

02设计概念

玉琮

良渚文化分布的中心地区在钱塘江流域和太湖流域,而遗址分布最密集的地区则在钱塘江流域的东北部、东部。良渚遗址是人类早期文化遗址之一,实证中华五千年的新石器时代人类文化史。良渚文化遗址最大特色是所出土的玉器。运河亚运公园体育馆的建筑形态取意于杭州良渚文化中的标志性玉器——琮,2022年杭州亚运会吉祥物之一琮琮也取意于此。

蚕丝

杭州是中国著名的丝绸产地,有“千里游人来杭州,半为西湖半为绸”的美誉。良渚文化遗址考古发现4700年前的丝织品残片揭示了杭州丝绸的历史之久。运河亚运公园体育馆的正立面斜交网格造型即是取自丝绸原料蚕丝的微结构形态。

03结构设计概况

运河亚运公园体育馆设计使用年限为50年,建筑结构安全等级一级,抗震设防烈度7度,设计基本地震加速度值0.10g,设计地震分组第一组,场地类别Ⅲ类,建筑抗震设防类别为重点设防类,50年一遇的风压值为0.45kN/m2,地面粗糙度类别为C类。

运河亚运公园体育馆的结构由多个部分组成。外围护幕墙结构、内部混凝土框架结构和屋顶空间网架结构共同构成了整个建筑的结构体系。屋面和墙面的材质都是钢结构,钢材的强度等级为Q355B。其中,屋面钢结构采用正交正放四角锥双层网架结构,网架厚度在4.5至5.7米之间,网架支座跨度约为90米,沿造型幕墙方向的最大悬挑约为22米。网架悬挑端与外围护幕墙结构连接,网架节点形式为“螺栓球+焊接球”混合节点,网架支座形式为带限位板的橡胶支座。

另一侧的墙面钢结构主要分为入口门厅处的玻璃幕墙和另一侧的叠合金属幕墙。玻璃幕墙龙骨采用弯扭斜交矩形钢管网格结构,矩形钢管沿外立面的截面宽度均为300毫米,截面高度为600至800毫米,壁厚为8至12毫米。连接节点采用相贯连接,斜交网格两侧分别固定于两端的通高格构柱,上端与网架悬挑端连接(仅法向约束),下端固接于基础梁上。叠合金属幕墙龙骨采用折线矩形钢管框架结构,连接节点为焊接刚性连接节点。

内部结构为钢筋混凝土框架结构,在内外两圈空腔的墙体部位,根据柱坐标系按每10°布置一个框架柱,内外圈框架柱之间以及环向框架柱之间布置混凝土梁板结构,形成空间框架结构。
